使用定向快速装配螺柱安装三轴传感器

图。1

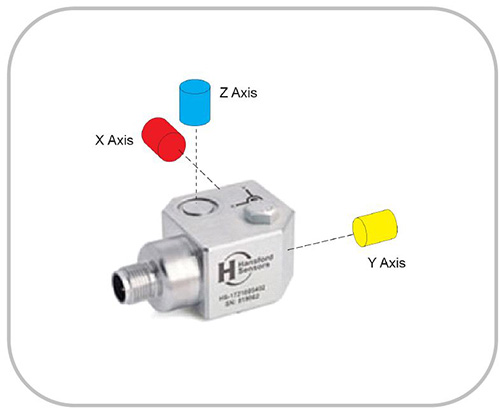

图1随着基于三轴数据收集器的出现，三轴加速度计越来越普遍。三轴加速度计是在单个外壳中的三个单轴加速度计囊，信号通过单个连接器或单个整体电缆连接。

图2

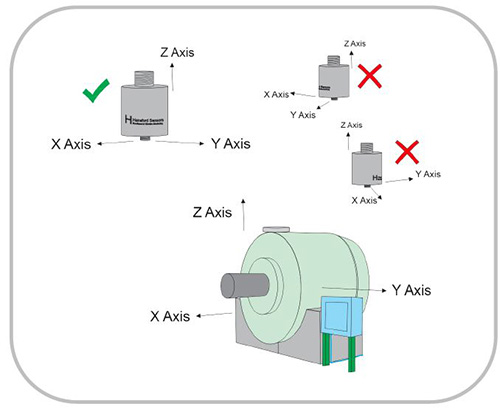

图2重要的是，任何临时安装的三轴加速度计均应始终测量旋转资产上已建立的XYZ坐标。这些测量可能需要使用许多不同的传感器并由许多不同的技术人员进行数年。

图3

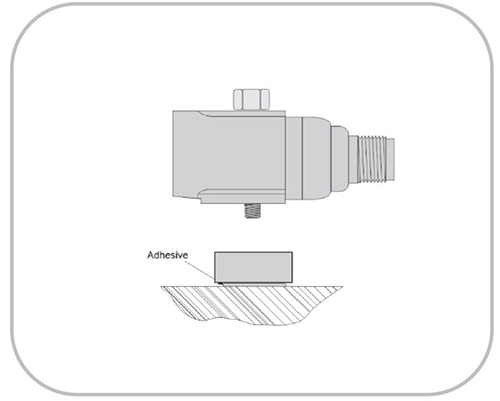

图3使用带通孔螺栓的三轴加速度计意味着加速度计XYZ轴可以轻松地且始终与要测量的资产对齐。但是，在典型的“路线”期间，侧出口连接和传感器的螺栓固定并不总是非常适合快速测量100台机器。

图4

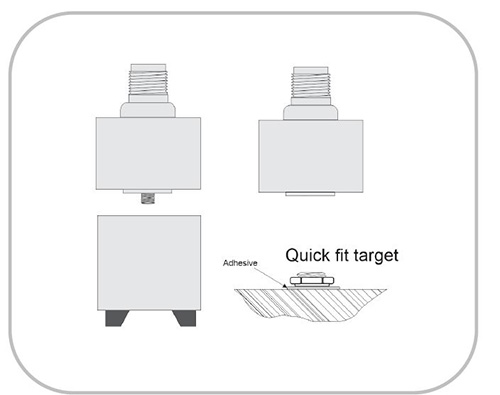

图4为了进行快速测量，必须找到一种快速安装三轴加速度计的方法，并将电缆管理问题降到最低。这可以通过使用顶部加速度传感器，磁铁或快速接头来实现。

图5

图5两种安装技术都会出现问题，因为不能保证三轴加速度计的方向。一个传感器的方向将是一个方向，然后另一个磁体或Quickfit的连接方向将是另一个方向。为了确保方向一致，螺纹必须以相同的方向开始，并且始终以完全相同的方式连接到三轴加速度计。

图6

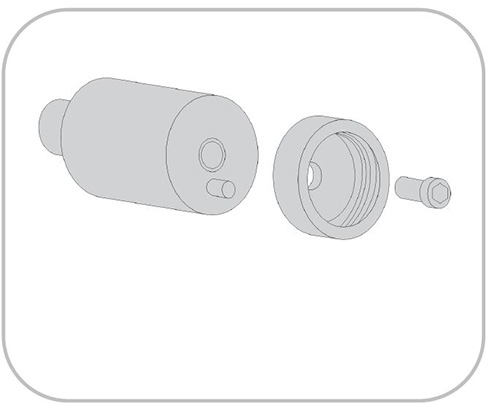

图6这是通过具有始终在相同方向上安装到加速度计的精密机加工和螺纹适配器实现的。通过使用安装在顶部加速度传感器底座上的定位销，可以方便地进行此操作。

图7

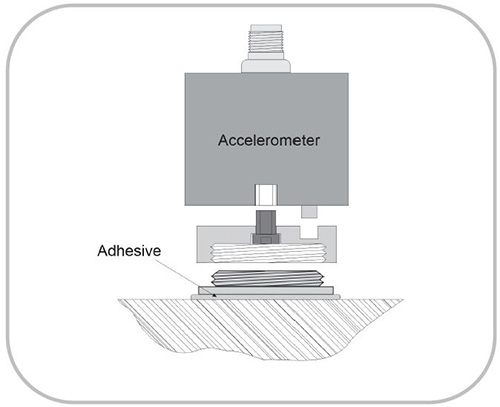

图7将对接基座以其上标明的方向粘接安装在要监控的机器上。使用定位销将配对插座对准加速度计，然后使用安装螺钉将其固定。

图8

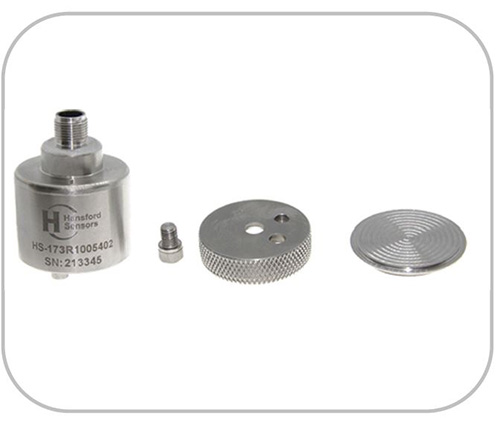

图8安装系统包括：

1.）HS173R三轴加速度计
2.）HS-AS221-1 / 4安装插座和固定螺纹
3.）HS-AS222快速安装胶垫
